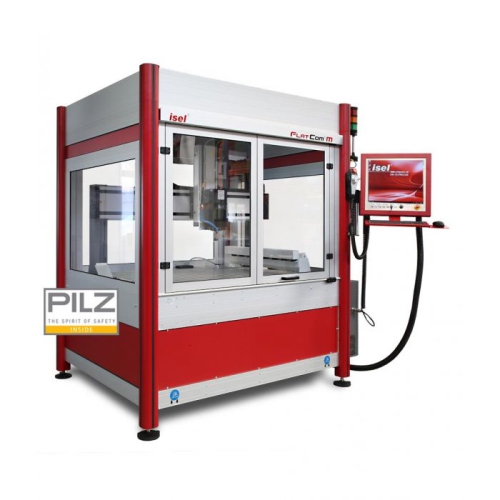

CNC-maskin FLATCOM serie M med servomotordrift

Valet av den optimala CNC-maskinen är beroende av fastspänningsytan, materialet som skall bearbetas samt strategi och svårighetsgrad på bearbetningen. I grunden lämpar sig samtliga maskiner för bearbetning av lättmetaller, mässning, plast och trä. Läs mer »
Skicka offertförfrågan

  • Mer info


    • Valet av den optimala CNC-maskinen är beroende av fastspänningsytan, materialet som skall bearbetas samt strategi och svårighetsgrad på bearbetningen. I grunden lämpar sig samtliga maskiner för bearbetning av lättmetaller, mässning, plast och trä. Omfångsrikt tillbehör för våra CNC-maskiner på förfrågan.

    • FLATCOM CNC-maskin är uppbyggd i moduler med hög användarkomfort avsedd för en mängd automatiseringsbara utmatningar och användningar till ett optimalt pris-/effektivitetsförhållande. Basen är ett stabilt aluminium-stål-stativ med lineärenheter. Lineär axlarna har glappfri kulmutterdrift och uppnår hög precision, noggrannhet och tyst gång. FlatCom levereras i öppet eller slutet utförande med skjutdörr och transparent huv.

    • FlatCom CNC-maskin finns som kompakt enhet i fyra standardstorlekar med följande EC-servomotorer för 3 axlar (max. 4 axlar) är optimalt anpassade till mekaniken, controllern och mjukvaran. Controllern med säkerhetskrets och stilleståndsövervakning finns i ett kopplingsskåp som är monterat på maskinsidan. Manövreringen sker via en control-panel med bildskärm, touchscreen, tangentbord och mus.

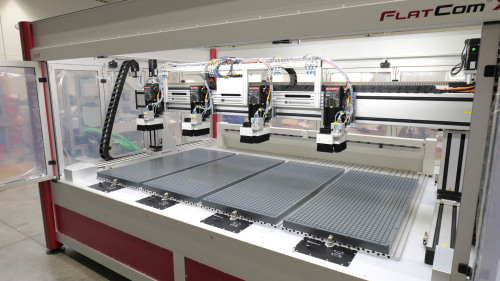

      Vid FLATCOM är maskinbordet stillastående och portalen i Y-riktning rör sig.


      Användningsområde
      Borra och fräsa, bestycka och montera, trycka och gravera, dosera och skruva, grada och polera, forma och modellera, limma och gjuta, löda och svetsa, mäta och testa, scanna och skalera, såga och kapa osv.

    • Option
      -
      PC-manöverpanel med 2 fria PCI-platser (för användning av extern PCI-hårdvara)
      - Rostfritt tangentbord
      - Ljusridå
      - Borr- och frässpindel
      - Frekvensomriktare
      - Automatisk verktygsväxlare SK11 / SK20
      - Kyl- / sprayenhet eller CoolMin-kylsystem
      - Vakuumbord
      - Utsugningsenhet
      - 4-de axel RDH-serien
      - Pneumatisk skjutdörr
      - Sluten huvtillsats

  • Tekniska data


    • FLATCOM M20
    • Slag: X700 x Y600 mm (utan monterade komponenter på axeln)
    • Slag: Z150 mm (option 250 mm, utan bearbetningsenhet)
    • Fastspänningsyta: B750 x D750 mm
    • Passage: 200 mm (option 300 mm, utan bearbetningsenhet)
    • Mått: B1420 x D1150 x H1870 mm (med kopplingsskåp och huv)
    • Matningshastighet X/Y/Z: ca. 250 mm/sek.
    • Repeternoggrannhet: +/- 0,02 mm
    • Drivmotorer: servomotorer 48 V
    • Drivelement X/Y/Z: kulmutterdrift, glappfritt inställbar
    • Controller: CAN-controller iMD med 3 driftregleringar, utbyggdbar till 12 axlar (max. 6 interpolerade och 6 handlingsaxlar) PC, I/O-modul, säkerhetskrets med stilleståndsövervakning, nätdel 48 V / 1000 W
    • Manöverpanel: Control panel iOP-19-TFT
    • Vikt: ca. 300 kg
    • Mjukvara: Windows, WinRemote (option ProNC, isy 2,8)
    • Nätanslutning: 400 V, 16 A


      FLATCOM M30
    • Slag: X700 x Y900 mm (utan monterade komponenter på axeln)
    • Slag: Z150 mm (option 250 mm, utan bearbetningsenhet)
    • Fastspänningsyta: B750 x D1000 mm
    • Passage: 200 mm (option 300 mm, utan bearbetningsenhet)
    • Mått: B1420 x D1450 x H1870 mm (med kopplingsskåp och huv)
    • Matningshastighet X/Y/Z: ca. 250 mm/sek.
    • Repeternoggrannhet: +/- 0,02 mm
    • Drivmotorer: servomotorer 48 V
    • Drivelement X/Y/Z: kulmutterdrift, glappfritt inställbar
    • Controller: CAN-controller iMD med 3 driftregleringar, utbyggdbar till 12 axlar (max. 6 interpolerade och 6 handlingsaxlar) PC, I/O-modul, säkerhetskrets med stilleståndsövervakning, nätdel 48 V / 1000 W
    • Manöverpanel: Control panel iOP-19-TFT
    • Vikt: ca. 340 kg
    • Mjukvara: Windows, WinRemote (option ProNC, isy 2,8)
    • Nätanslutning: 400 V, 16 A

    • FLATCOM M40
    • Slag: X1200 x Y900 mm (utan monterade komponenter på axeln)
    • Slag: Z150 mm (option 250 mm, utan bearbetningsenhet)
    • Fastspänningsyta: B1250 x D1000 mm
    • Passage: 200 mm (option 300 mm, utan bearbetningsenhet)
    • Mått: B1920 x D1450 x H1870 mm (med kopplingsskåp och huv)
    • Matningshastighet X/Y/Z: ca. 250 mm/sek.
    • Repeternoggrannhet: +/- 0,02 mm
    • Drivmotorer: servomotorer 48 V
    • Drivelement X/Y/Z: kulmutterdrift, glappfritt inställbar
    • Controller: CAN-controller iMD med 3 driftregleringar, utbyggdbar till 12 axlar (max. 6 interpolerade och 6 handlingsaxlar) PC, I/O-modul, säkerhetskrets med stilleståndsövervakning, nätdel 48 V / 1000 W
    • Manöverpanel: Control panel iOP-19-TFT
    • Vikt: ca. 450 kg
    • Mjukvara: Windows, WinRemote (option ProNC, isy 2,8)
    • Nätanslutning: 400 V, 16 A

    • FLATCOM M50
    • Slag: X1200 x Y1400 mm (utan monterade komponenter på axeln)
    • Slag: Z150 mm (option 250 mm, utan bearbetningsenhet)
    • Fastspänningsyta: B1250 x D1500 mm
    • Passage: 200 mm (option 300 mm, utan bearbetningsenhet)
    • Mått: B1920 x D1950 x H1870 mm (med kopplingsskåp och huv)
    • Matningshastighet X/Y/Z: ca. 250 mm/sek.
    • Repeternoggrannhet: +/- 0,02 mm
    • Drivmotorer: servomotorer 48 V
    • Drivelement X/Y/Z: kulmutterdrift, glappfritt inställbar
    • Controller: CAN-controller iMD med 3 driftregleringar, utbyggdbar till 12 axlar (max. 6 interpolerade och 6 handlingsaxlar) PC, I/O-modul, säkerhetskrets med stilleståndsövervakning, nätdel 48 V / 1000 W
    • Manöverpanel: Control panel iOP-19-TFT
    • Vikt: ca. 525 kg
    • Mjukvara: Windows, WinRemote (option ProNC, isy 2,8)
    • Nätanslutning: 400 V, 16 A






  • Varianter / Prisinfo

    Artikelnr: Produktdata: Pris (SEK):
    276023 52455E FLATCOM M20, Z-slag: 150mm
    Slaglängder: X700 x Y600 mm
    Arbetsbordsyta: B750 x D750 mm
    Maskinmått: B1420 x D1150 x H1870 mm
    Vikt: ca. 300 kg
    241.015,00
    276023 53455E FLATCOM M20, Z-slag: 250 mm
    Slaglängder: X700 x Y600 mm
    Arbetsbordsyta: B750 x D750 mm
    Maskinmått: B1420 x D1150 x H1870 mm
    Vikt: ca. 300 kg
    242.960,00
    276033 52455E FLATCOM M30, Z-slag: 150 mm
    Slaglängder: X700 x Y900 mm
    Arbetsbordsyta: B750 x D1000 mm
    Maskinmått: B1420 x D1450 x H1870 mm
    Vikt: ca. 350 kg
    258.905,00
    276033 53455E FLATCOM M30, Z-slag: 250 mm
    Slaglängder: X700 x Y900 mm
    Arbetsbordsyta: B750 x D1000 mm
    Maskinmått: B1420 x D1450 x H1870 mm
    Vikt: ca. 350 kg
    265.755,00
    276043 52455E FLATCOM M40, Z-slag: 150 mm
    Slaglängder: X1200 x Y900 mm
    Arbetsbordsyta: B1250 x D1000 m
    Maskinmått: B1920 x D1450 x H1870 mm
    Vikt: ca. 450 kg
    276.875,00
    276043 53455E FLATCOM M40, Z-slag: 250 mm
    Slaglängder: X1200 x Y900 mm
    Arbetsbordsyta: B1250 x D1000 mm
    Maskinmått: B1920 x D1450 x H1870 mm
    Vikt: ca. 450 kg
    278.830,00
    276053 52455E CNC-FLATCOM M50, Z-slag: 150 mm
    Slaglängder: X1200 x Y1400 mm
    Arbetsbordsyta: B1250 x D1500 mm
    Maskinmått: B1920 x D1950 x H1870 mm
    Vikt: ca. 525 kg
    294.975,00
    276053 53455E CNC-FLATCOM M50, Z-slag: 250 mm
    Slaglängder: X1200 x Y1400 mm
    Arbetsbordsyta: B1250 x D1500 mm
    Maskinmått: B1920 x D1950 x H1870 mm
    Vikt: ca. 525 kg
    296.910,00
