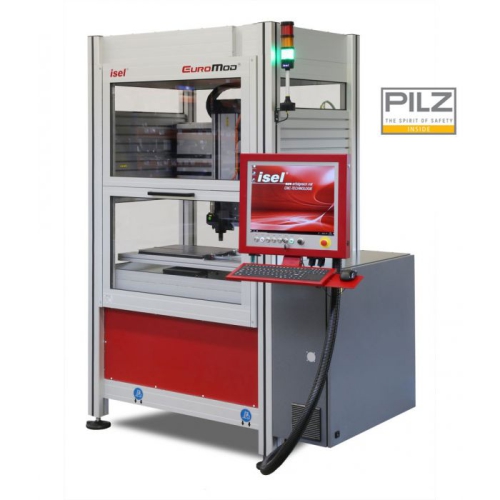

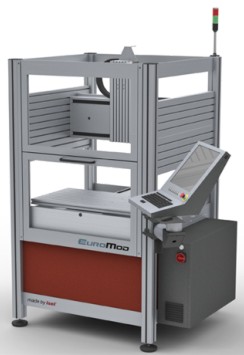

CNC-maskin EUROMOD med servodrift

Valet av den optimala CNC-maskinen är beroende av fastspänningsytan, materialet som skall bearbetas samt strategi och svårighetsgrad på bearbetningen. I grunden lämpar sig samtliga maskiner för bearbetning av lättmetaller, mässning, plast och trä. Läs mer »
Skicka offertförfrågan

  • Mer info


    • Valet av den optimala CNC-maskinen är beroende av fastspänningsytan, materialet som skall bearbetas samt strategi och svårighetsgrad på bearbetningen. I grunden lämpar sig samtliga maskiner för bearbetning av lättmetaller, mässning, plast och trä. Omfångsrikt tillbehör för våra CNC-maskiner på förfrågan.

    • EUROMOD CNC-maskin är uppbyggd i moduler med hög användarkomfort avsedd för en mängd automatiseringsbara utmatningar och användningar till ett optimalt pris-/effektivitetsförhållande.  Basen är ett stabilt aluminium-stål-stativ med lineärenheter. Lineär axlarna har glappfri kulmutterdrift och uppnår hög precision, noggrannhet och tyst gång.  Servomotorer för 3 axlar (max. 5 axlar) är optimalt anpassade till mekaniken, controllern och mjukvaran.

    • Controllern i EUROMOD med säkerhetskrets och stilleståndsövervakning finns i ett kopplingsskåp. Manövreringen sker via en control-panel med bildskärm, touchscreen, tangentbord och mus.

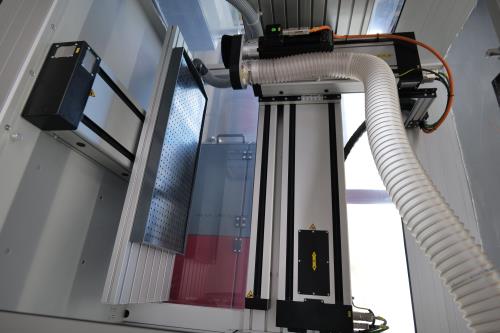

    • Vid EUROMOD är portalområdet stillastående och arbetsstycket spänns fast på det rörliga maskinbordet.  För alla CNC-maskiner finns en mängd tillbehör och mjukvaruapplikationer samt versioner med större slaglängder.

    • Egenskaper
      - Portalpassage: 350 mm
      - Glappfritt inställbar stål-kulmutterdrift med stål-lineärdrift
      - Underhållsfria servomotorer
      - Spindelmotorer iSA 500 / 750 / 1500 / 1500L, 900, 1500W, 1500WL, 2200
      - Leverans med eller utan skyddshuv
      - Bäst avsedd för flerskiktsdrift
      - Svängbar manöverpanel iOP-19-TFT
      - Controller-PC iP25 inkl. PCI-kort Win 7/64 bit
      - Nätverksanslutning

    • Användningsområde
      - För bearbetning i aluminium / lättmetall
      - Fräsbar plast
      - Trä
      - Skummaterial
      - Plexiglas

    • Option
      - PC-manöverpanel med fria PCI-platser (för användning av extern PCI-hårdvara)
      - Rostfritt tangentbord
      - Ljusridå
      - Fräs- och graverspindel
      - Automatisk verktygsväxlare SK11 / SK20
      - Kyl- / sprayenhet eller CoolMin-kylsystem
      - Vakuumbord
      - Utsugningsenhet
      - 4-de axel tex. montage RDH-serien
      - Pneumatisk skjutdörr

  • Tekniska data


    • EUROMOD MP30
    • Slag: X650 x Y300 x Z250 mm
    • Fastspänningsyta: B900 x D350 mm
    • Passage: 350 mm
    • Mått: B1160 x D800 x H1960 mm
    • Matningshastighet X/Y/Z: ca. 250 mm/sek.
    • Repeternoggrannhet: +/- 0,02 mm
    • Drivmotorer: servomotorer
    • Drivelement X/Y/Z: kulmutterdrift, glappfritt inställbar
    • Controller: CAN-controller iMD med 3 driftregleringar, utbyggdbar till 12 axlar (max. 6 interpolerade och 6 handlingsaxlar) PC, I/O-modul, säkerhetskrets med stilleståndsövervakning, nätdel 48 V / 1000 W
    • Manöverpanel: CNC-control panel 19" med touchscreen, tangentbord och mus
    • Vikt: ca. 275 kg
    • Mjukvara: Windows, WinRemote (option: ProNC, isy 2,8)
    • Nätanslutning: 230 V, 16 A

    • EUROMOD MP45
    • Slag: X650 x Y450 x Z250 mm
    • Fastspänningsyta: B900 x D500 mm
    • Passage: 350 mm
    • Mått: B1160 x D1110 x H1960 mm
    • Matningshastighet X/Y/Z: ca. 250 mm/sek.
    • Repeternoggrannhet: +/- 0,02 mm
    • Drivmotorer: servomotorer
    • Drivelement X/Y/Z: kulmutterdrift, glappfritt inställbar
    • Controller: CAN-controller iMD med 3 driftregleringar, utbyggdbar till 12 axlar (max. 6 interpolerade och 6 handlingsaxlar) PC, I/O-modul, säkerhetskrets med stilleståndsövervakning, nätdel 48 V / 1000 W
    • Manöverpanel: CNC-control panel 19" med touchscreen, tangentbord och mus
    • Vikt: ca. 300 kg
    • Mjukvara: Windows, WinRemote (option: ProNC, isy 2,8)
    • Nätanslutning: 230 V, 16 A

    • EUROMOD MP65
    • Slag: X1000 x Y650 x Z250 mm
    • Fastspänningsyta: B1200 x D700 mm
    • Passage: 350 mm
    • Mått: B1480 x D1510 x H1960 mm
    • Matningshastighet X/Y/Z: ca. 250 mm/sek.
    • Repeternoggrannhet: +/- 0,02 mm
    • Drivmotorer: servomotorer
    • Drivelement X/Y/Z: kulmutterdrift, glappfritt inställbar
    • Controller: CAN-controller iMD med 3 driftregleringar, utbyggdbar till 12 axlar (max. 6 interpolerade och 6 handlingsaxlar) PC, I/O-modul, säkerhetskrets med stilleståndsövervakning, nätdel 48 V / 1000 W
    • Manöverpanel: CNC-control panel 19" med touchscreen, tangentbord och mus
    • Vikt: ca. 400 kg
    • Mjukvara: Windows, WinRemote (option: ProNC, isy 2,8)
    • Nätanslutning: 230 V, 16 A





  • Varianter / Prisinfo

    Artikelnr: Produktdata: Pris (SEK):
    276133 53655E EUROMOD MP30
    Slaglängder: X650 x Y300 x Z250 mm
    Arbetsbordsyta: 900 x 350 mm
    Passage: 350 mm
    Maskinmått: B1160 x D800 x H1960 mm
    Vikt: ca. 275 kg
    198.555,00
    276143 53655E EUROMOD MP45
    Slaglängder: X650 x Y450 x Z250 mm
    Arbetsbordsyta: 900 x 500 mm
    Passage: 350 mm
    Maskinmått: B1160 x D1110 x H1960 mm
    Vikt: ca. 300 kg
    212.565,00
    276153 73655E EUROMOD MP65
    Slaglängder: X1000 x Y650 x Z250 mm
    Arbetsbordsyta: 1200 x 700 mm
    Passage: 350 mm
    Maskinmått: B1480 x D1510 x H1960 mm
    Vikt: ca. 400 kg
    241.605,00
  • Dokument

    Produktkatalog isel-automation 2017 (eng) Produktkatalog isel-automation 2017 (eng)
    Måttskiss Måttskiss
    RAR 46.3 MB
