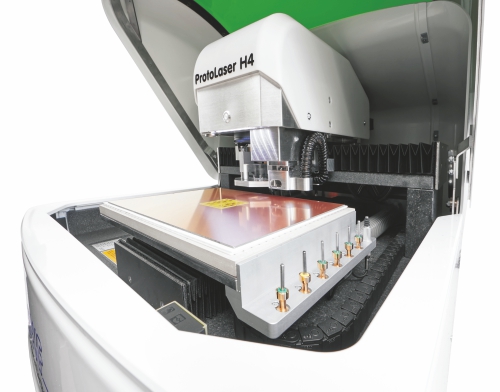

ProtoLaser H4

Kombinera fördelarna med mekanisk borrning av tjocka underlag inklusive flerskiktsbehandling med extremt snabb, kontaktlös laserytbearbetning i ett table-top-system. Läs mer »
Skicka offertförfrågan

  • Mer info


    • Tabletop-system för snabb PCB-Processing - LPKF ProtoLaser H4

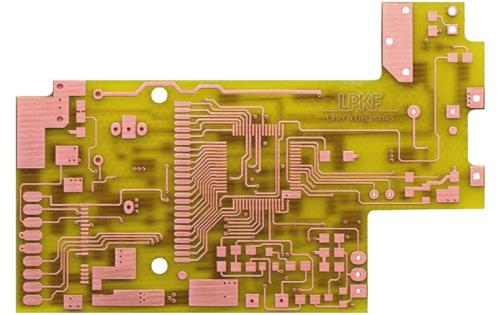

    • Snabb ytbearbetning på alla vanliga kretskortsmaterial
    • Exakta geometrier tack vare kontaktlös, skannerbaserad process
    • Exakt borrning och routing av även tjocka underlag med mekanisk borrning
    • Kompakt och säkert tabletop system: lab-ready, class 1 laser
    • Enkel användning med intelligent, intuitivt system mjukvara LPKF CiruitPro RP

    • Ta ditt labb till nästa nivå:
      Kombinera fördelarna med mekanisk borrning av tjocka underlag inklusive flerskiktsbehandling med extremt snabb, kontaktlös laserytbearbetning i ett tabletop-system. Denna kompakta och ekonomiska lösning är baserad på det beprövade konceptet LPKF ProtoLaser och LPKF ProtoMat system. I kombinationen med LPKF CiruitPro mjukvaran, garanteras en smidig och sömlös drift baserat på dina CAD-data.

    • Plug & Play, allt-i-ett.

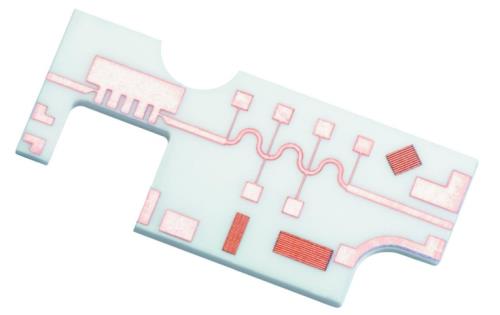

      LPKF ProtoLaser H4 är ett desktop system som levereras med inbyggd dator och mjukvara. Endast strömförsörjning, tryckluft och dammsugare måste vara ansluten till process standard enkel- och dubbelsidiga FRA-material, vissa enkelsidiga RF, PTFE eller keramiskt fyllda material samt vissa flexibla substrat som Al på PET med 100 µm/50 µm linje/mellanrum. Flexibla material och folier kan fritt placeras och fixeras exakt på ett vakuumbord.

    • Vision injustering, material tjockleksmätning, sex mekaniska verktygspositioner samt många mjukvarudefinierade laserverktyg och ett brett bibliotek av fördefinierade material gör att LPKF ProtoLaser H4 kan nästan användas utan användarens ingripande.


  • Tekniska data


    • Max. layoutområde och materialstorlek: X305 x Y229 x Z7 mm
    • Laser våglängd, frekvens, max. laser power: 1064 nm, 25 - 400 kHz, 16 W
    • Diameter fokusserad laserstråle: 27 ± 2 µm
    • Strukturerad hastighet: 8,5 kcm/min på liminerat material 18 µm Cu
    • Minsta ledarbanbredd/avstånd: 100 µm / 50 µm, på FR4 18 µm Cu
    • Scanner, repeterbarhet i scannat fält: 1 µm, ± 1,8  µm
    • Positioneringsnoggrannhet i scannat fält; ± 10  µm
    • Borrspindel max. hastighet, verktygspositioner: 60 000 varv per minut, 6
    • Tool sensornoggrannhet: ± 5  µm
    • Mått, vikt: B725 x h665 x D840 mm, 125 kg
    • Nätanslutning: 115 - 230 V, 50 - 60 Hz, 500 W
    • Nödvändig tryckluftstillförsel: min. 5 bar; 50 l/min.
    • Omgivningstemperatur, luftfuktighet: 22 °C ± 2 °C
    • Mjukvara: LPKF CiruitPro RP Basic
    • Laser säkerhet: Laser klass 1
    • Option och tillbehör: LPKF CiruitPro advanced, dammutsugsenhet, kompressor, start set

      Läs mer om ProtoLaser H4

  • Prisinfo

    Artikelnr: Produktdata: Pris (SEK):
    933101 16162
    Lev.artnr:
    10116162
    LPKF ProtoLaser H4 Pris på förfrågan
  • Dokument

    LPKF-katalog (eng) LPKF-katalog (eng)
    Produktblad (eng) Produktblad (eng)
    Teknisk guide (eng) Teknisk guide (eng)
