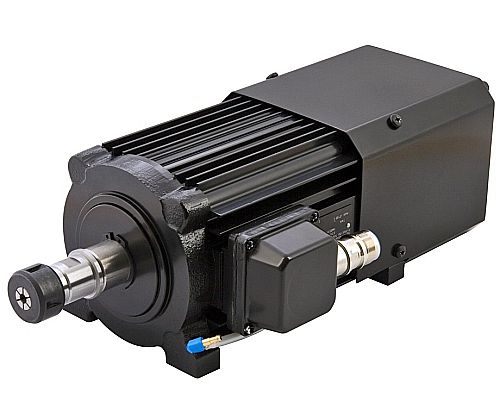

Spindelmotor iSA 2200
Spindelmotor iSA 2200 är en robust 2-polig trefasmotor (asynchronmotor) med rektangulär uppbyggnad. Spindelmotor iSA 2200 har skyddsklass IP54 och isolationsklass F. iSA 2200 är förberedd för automatiskt verktygsbyte. Varvtalsområde 5000 - 20000 rpm.
Läs mer »
Beställ online
Skicka offertförfrågan
-
Mer info
- Robust 2-polig trefasmotor (Asynchronmotor)
- Rektangulär uppbyggnad
- Skyddsklass IP54, isolationsklass F
- Gjutgodslagersköld A-och B-sida
- Märkeffekt: 2,2 kW (S6-40% drift)
- Varvtalsområde 5 000 - 20 000 varv/min (driftsart S6)
- Vridmoment 1,26 Nm (vid 18 000 varv/min)
- Märkspänning: 3 x 230 V
- För automatiskt verktygsbyte
- Inkl. spännhylsa ER 20, d=6 mm
- Spännområde: d=2,0 mm - d=13,0 mm
- Separat kylning B-sida
- Tvåfacks-precisionslagring
- Kontaktanslutning M23
- Varvtalsstyrning med frekvensomriktare
- För verktygsväxel SK 20, pneumatisk (7,5 bar)
- Rundgångsnoggrannhet: 0,01 mm
- Vik: 14,6 kg
- Option
- CoolMin (extern)
- CoolMin (intern) med verktygskylning
- Frekvensomriktare SKC 1500
- Verktygsväxelstation lineär eller rund
- Frånsugsenhet
- Olika spännhylsor ER 20
- Montageplattor
- Möjlighet till spärrluftsanslutning
-
Tekniska data
- Vridmoment vid märkvarvtal 18 000 varv/min: 1,26 Nm
- Varvtal: 5 000 upp till 20 000 varv/min
- Hörnfrekvens / vridtal: 300 Hz / 18 000 varv/min
- Poltal: 2
- Märkspänning: 3 x 230 V
- Märkström: 3,25 A
- cos θ: 7,6
- S6 = 40 % märkeffekt: 2,2 kW
- Rundgångsnoggrannhet: 0,01 mm
- Vikt: 14,6 kg
-
Varianter / Prisinfo
-
Dokument
Produktkatalog isel-CNC (eng) Delkatalog spindelmotor (eng)
Ladda ner CAD-filer från Traceparts
