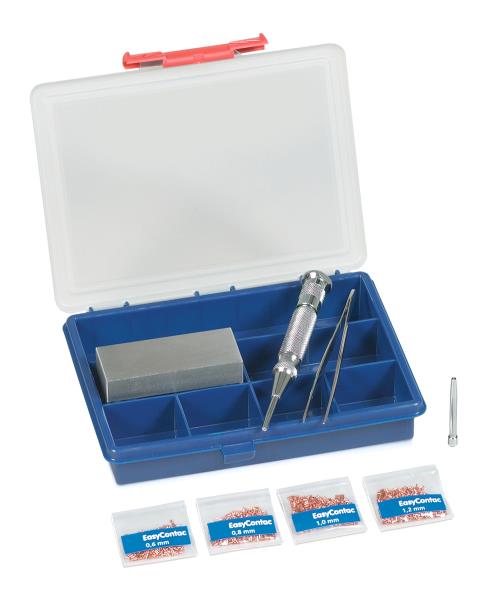

LPKF EasyContac

LPKF EasyContac erbjuder ett enkelt och lätthanterligt system för genomplätering av mönsterkortsborrningar som speciellt kommer till användning då dubbelsidig lödning ej är möjlig tex. under komponenter. Läs mer » Beställ online
Skicka offertförfrågan

  • Mer info


    • Snabb och ekonomisk
      Genomplätering med LPKF EasyContac är enkelt och lätthanterligt. Genomplätering av mönsterkortsborrningar - även dubbelsidig. I setet ingår alla nödvändiga verktyg och material. Användaren behöver bara en lödkolv. Genomplätering LPKF EasyContac är utvecklat för prototypmönsterkort och PCB-reparationer med upp till 50 genompläteringar per mönsterkort. Alla nödvändiga delar är förpackade i en liten sortimentlåda, som underlättar vid servicearbeten.

    • Inga specialverktyg behövs
      Genompläteringsnitarna har en speciell kopparlegering. Niten placeras för hand i borrhålet och nitas fast med hjälp av ett pressverktyg. Om så önskas kan nu hålet förses med en benförsedd komponent. Till sist lödas den pressade niten.  Se bild

    • Leveransomfång LPKF EasyContac
      - 1 st automatiskt pressverktyg
      - 1st press-spets A för 0,6 och 0,8 mm nitar
      - 1 st press-spets B för 1,0 och 1,2 mm nitar
      - 1 st pincett
      - 1 st amboss
      - 1000 st nitar av varje diameter (innerdiameter 0,6 / 0,8 / 1,0 / 1,2 mm)

  • Tekniska data


    • Max. materialstorlek: valfri
    • Antal lager: 2 st
    • Max. övergångsmotstånd: 10 mOhm
    • Miljövänlighet: utmärkt
    • Genompläteringar/min: 2 upp till 3
    • Processsäkerhet: bra
    • Basmaterialtyper: FR4, (1,5 mm tjocklek)


  • Prisinfo

    Artikelnr: Produktdata: Pris (SEK):
    933011 0914
    Lev.artnr:
    110914

    LPKF EasyContac max. materialstorlek valfri

    8 510,00 Beställ
  • Dokument

    LPKF-katalog (eng) LPKF-katalog (eng)
  • Relaterat

    Tool tip för EasyContac

    Tool tip för EasyContac

    Verktygsspets för EasyContac. Tool tip for EasyContac.
    Läs mer om Tool tip för EasyContac.

    Genomplätterings-nitar för EasyContac

    Genomplätterings-nitar för EasyContac

    Nitar för genomplätering Rivets for through-hole plating
    Läs mer om Genomplätterings-nitar för EasyContac.
