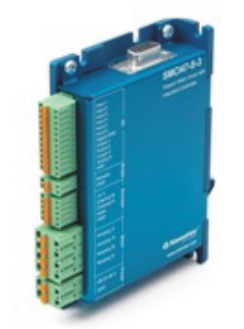

• Utöver de många funktioner som stegmotorcontroller SMDI47 har, erbjuder den nya varianten SMCI47-S två viktiga teknologiska nyheter:


• Closed-Loop strömreglering (Sinuskommutering via encoder): stegmotorcontrollern styr vanligtvis endast motorn och positionen efterregleras via encodern. Med den nya funktionen sinuskommutering styrs motorn via statormagnetfältet som på en servomotor och regleras via vridgivare. Stegmotorn förhåller sig i dessa driftsarter som en högpolig servomotor, dvs det klassiska stegmotorljudet och resonansen försvinner. Då strömmen regleras kan motorn upp till sitt max. vridmoment inte tappa steg. Om controllern känner av att rotorn vid överbelastning tappar positition mot stator efterregleras till den optimala fältvinkeln. I motsatt fall, när rotorn genom sitt moment skenar, blir strömmen automatiskt reducerad så att strömförbrukningen och värmeutvecklingen i motor och effektdel vid drift blir mycket lägre.


• I CANopen-utförande är en option logikförsörjning 24 V via CAN-bus möjlig. Därmed kan effekten tex. på grund av användarsäkerhet frånkopplas när operatören utför manuella ingrepp i maskinen. Trots detta kan processorn via logikförsörjningen arbeta vidare och encodersignalen känner därmed av förskjutningen av axelsystemet.


  Demoapplikationer för CANopen-utförande fungerar med alla CAN-adapter fabrikat IXXAT.



  Tekniska data
• Drivspänning: DC 24 V upp till 48 V
• Faström 12,0 A /fas max. 7,5 A beständig (inställbar)
• Driftsart: positionering, varvtaldrift, analogmode, analogposition, takt-riktning
  vridmomentreglering, CANopen, profil positionering, Velocity, Horning
• Driftsmodus: hel (1/1), 1/64, adaptivt stepmod (1/128), Sinuskommutering via encoder
• Positioneringsövervakning: automatiskt felkorrektur upp till 0,9°  (med option optisk encoder)
• Steginställning: via RS485, USB (konverter krävs) CANopen
• Stegfrekvens: 0-50 kHz vid takt-riktning, 0-25 kHz i alla andra mod
• Strömsänkning: inställbar i 1%-steg
• Ingångar: 6 optokopplaringångar (5 - 24 V
• Utgångar: 3 transistorutgångar (open collector, max. 2 A, 30 V), 1 utgång för broms
• Temperaturområde: 0 upp till +40° C
• Skyddsbrytare: överspänning, underspänning och temperaturskydd 0-80° C
• Vikt: 150 g
• RoHS
