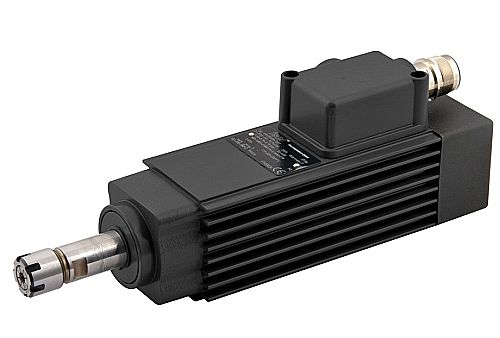

Spindelmotor iSA 750
Robust 2-polig trefasmotor (Asynchronmotor), rektangulär uppbyggnad, skyddsklass IP54, isolationsklass F. För manuellt verktygsbyte. Varvtalsområde 3000 - 24000 varv/min.
Läs mer »
Beställ online
Skicka offertförfrågan
-
Mer info
- Robust 2-polig trefasmotor (Asynchronmotor)
- Rektangulär uppbyggnad
- Skyddsklass IP54, isolationsklass F
- Alu-gjutgodssköld A- och B-sida
- Motoraxeln för ER 16 spännhylsor
- Alu-gjutgods på A- och B sida
- Märkeffekt 0,75 kW (S6-40% drift)
- Varvtalsområde: 3 000 - 28 000 varv/min
- Vridmoment vid 22 000 varv/min: 0,34 Nm
- Manuellt verktygsbyte
- Kontaktanslutning M23
- Inkl. spännhylsa ER16, d=6mm
- Spännvidd d=1,0 mm - d=10,0 mm
- Självkylning B-sida
- Tvåfacks precisionslagring
- Varvtalsreglering via frekvensomriktare
- Rundgångsnoggrannhet: 0,01 mm
- Vikt: 2,6 kg
- Option
- CoolMin (intern och extern)
- Frekvensomriktare SKC 750
- Utsugsenhet
- Olika spännhylsor ER 16
- Montageplattor
- Annan kabellängd
- Möjlighet till spärrluftsanslutning
-
Tekniska data
- Vridmoment vid märkvarvtal 22 000 varv/min: 0,34 Nm
- Varvtal: 3 000 upp till 28 000 varv/min
- Hörnfrekvens / vridtal: 300 Hz / 18 000 varv/min
- Poltal: 2
- Märkspänning: 230 V
- Märkström: 3,4 A
- cos θ: 0,79
- S6 = 40 % märkeffekt: 0,75 kW
- Rundgångsnoggrannhet: 0,01 mm
- Vikt: 2,6 kg
-
Varianter / Prisinfo
-
Dokument
Produktkatalog isel-CNC (eng) Delkatalog spindelmotor (eng)
Ladda ner CAD-filer från Traceparts
