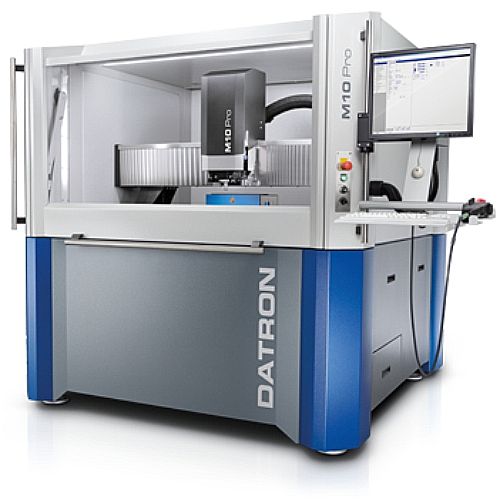

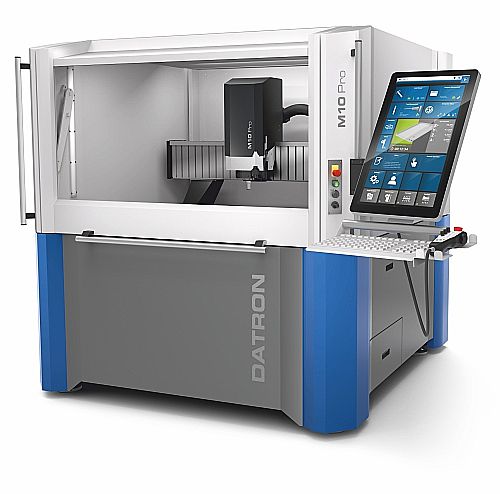

Datron M10 Pro

DATRON M10 Pro är det perfekta CNC-bearbetnings-systemet för varierande volymer, små serier och hightech-material. Med DATRON M10 Pro anpassar man sig snabbt och enkelt till marknadens efterfrågan och krav. Läs mer »
Skicka offertförfrågan

  • Mer info


    • DATRON M10 Pro är det perfekta CNC-bearbetnings-systemet för varierande volymer, små serier och hightech-material. Med DATRON M10 Pro anpassar man sig snabbt och enkelt till marknadens efterfrågan och krav.
    • Produktiv
      - Högfrekvensspindel 3,0 kW upp till 40 000 varv/min. resp. 8,0 kW upp till 34 000 varv/min.
      - Hög spåneffekt med små CNC-verktyg
      - Verktygsmagasin med integrerat längdmätsystem
      - Matning upp till 30m/min, Ilgång upp till 30m/min.
      - Blixtsnabb växling av spännteknik genom adaptersystem som finns integrerat i  maskinbordet. Direkt redo för nya uppgifter!
      - Snabb digital servocontroller (Microsoft-Windows)
      - Komfortabel handterminal
      - Automatisering, spännteknik, verktyg, mjukvara
      - Integrerat XYZ-mätsystem, mätfunktioner och mycket lättanvänd material och toleranskompensation (option)

    • Exakt
      -
      Precisionsspindel med en rotationsnoggrannhet bättre än 2 µm
      - HSK-E-25-kona resp. HSK-E 32
      - Massivt temperaturtåligt granitbord med mycket hög jämnhet
      - Precisionskulmutterspindlar och lineärgejder från ledande leverantörer
      - Optisk lineär-mätsystem med 0,5 µm positionsupplösning (option)
      - Integrerat nollpunkts-spännsystem med +/- 5 µm reproducerbarhet (option)

    • Prisvärd
      -
      Stor arbetsyta på liten uppställningsyta
      - Minimalmängds-kylsmörjning från 30ml/timme - obetydliga rengöringskostnader
      - Mycket låg strömförbrukning i och med högsta verkningsgrad av alla aggregat
      - Gynnsam anskaffning och drift

    • Användning
      Den höga dynamiken och hastigheten tillåter en mycket mångsidig insats i den industriella serieproduktionen:

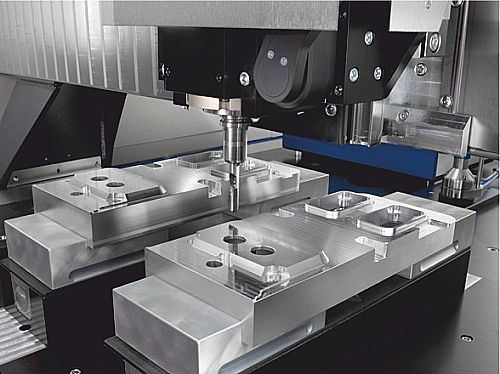

      - Högeffektiv aluminiumfräsning
      - Höghastighetsbearbetning av frontplattor och rack
      - Snabb 3D rapidprototyping i alla gängse material
      - Efterbearbetning faller bort genom ren och gradfri bearbetning

  • Tekniska data


    • M10 Pro 3,0 kw

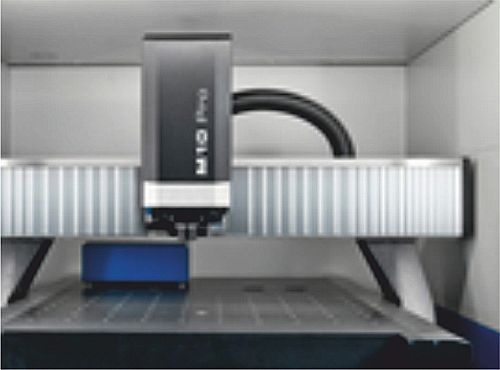

    • Massivt granitbord med stålstativ, extremt styv portaluppbyggnad med dubbelsidig Y-drift med täckt lineärenhet
    • Slag Z-axel: 240 mm
    • Slag: X1020 x Y830 mm, verktygsväxlare 720 mm i Y
    • Portalpassage: 200 mm
    • Uppställlningsyta exkl. teminal: B1990 x D2080 x H2000 mm
    • Konsisk fixering integrerad i bordet
    • Integrerat nollpunkspännsystem (option)
    • Snabb digital servocontroller med integrerad dator, operativsystem MicrosoftWindows(R)

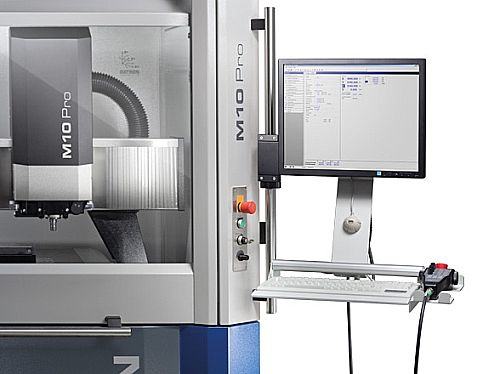

    • Komfortabel handterminal
    • Borstlös servodrift
    • Kulmutterspindlar i alla axlar
    • Lineär-vägmätsystem i alla axlar
    • Spåntransportsystem (option)
    • Minimalmängd-kylspraysystem
    • Bearbetningsspindel precision-PowerS Syncro 3.0 kW HF-spindel, upp till 40 000 varv/min.
    • Verktygsväxlare med integrerad längdmätare, 12 fack med verktygskona HSK-E 25 (option 24 fack)
    • Absolutnoggrannhet: +/- 5 µm
    • Repeternoggrannhet: < +/- 2,5 µm
    • Matning upp till 30 m/min
    • Ilgång upp till 30 m/min
    • Vikt: ca. 2000 kg

    • M10 Pro 8,0 kw
    • Massivt granitbord med stålstativ, extremt styv portaluppbyggnad med dubbelsidig Y-drift med täckt lineärenhet
    • Slag Z-axel: 240 mm
    • Slag: X1020 x Y830 mm, verktygsväxlare 720 mm i Y
    • Portalpassage: 200 mm
    • Uppställlningsyta exkl. teminal: B1990 x D2080 x H2000 mm
    • Konsisk fixering integrerad i bordet
    • Integrerat nollpunkspännsystem (option)
    • Snabb digital servocontroller med integrerad dator, operativsystem MicrosoftWindows(R)
    • Komfortabel handterminal
    • Borstlös servodrift
    • Kulmutterspindlar i alla axlar
    • Lineär-vägmätsystem i alla axlar
    • Spåntransportsystem (option)
    • Minimalmängd-kylspraysystem
    • Bearbetningsspindel precision-PowerS Syncro 8.0 kW HF-spindel, upp till 34 000 varv/min.
    • Verktygsväxlare med integrerad längdmätare, 10 fack med verktygskona HSK-E 32 (option 20 fack)
    • Absolutnoggrannhet: +/- 5 µm
    • Repeternoggrannhet: < +/- 2,5 µm
    • Matning upp till 30 m/min
    • Ilgång upp till 30 m/min
    • Vikt: ca. 2000 kg

  • Prisinfo

    Artikelnr: Produktdata: Pris (SEK):
    9500A0 1014A
    Lev.artnr:
    0A01014A
    DATRON M10 Pro Pris på förfrågan
  • Dokument

    Datron-CNC-katalog (eng) Datron-CNC-katalog (eng)
    Reportage i Maskinoperatören Reportage i Maskinoperatören
  • Media

    Filmer

    Video

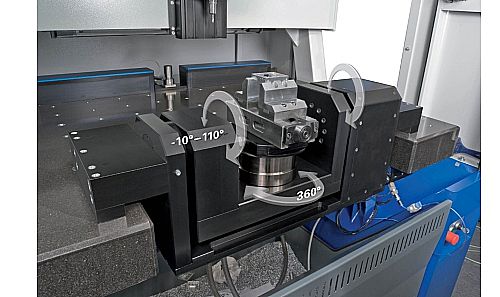

    M10 Pro 5-axlig bearbetning
