ProtoLaser ST

LPKF ProtoLaser ST möjliggör effektiv prototyping av komplexa digitala och analoga kretsar, RF och microvågsmönsterkort. Tillsammans med det integrerade kamerasystemet möjliggör programvaran exakt positionering av förborrade och utskurna laminat. Läs mer »
Skicka offertförfrågan

  • Mer info


    • Tabletop-System för laserstrukturering av PCBs.
      - Högst mekaniska noggrannhet, exakt geometri, bästa repeternoggrannhet
      - Kompakt och säker som Tabletop-system: perfekt för laboratorier, laserklass 1
      - För nästan alla gängse PCB-material
      - PCB-prototyper och on-demand produktion av kundspecifika mindre serier
      - Intelligent, intuitiv operativ systemmjukvara


    • I kompakt Tabletop-format är ST användningsbar i varje laboratorie.
      Laboratoriesystem såväl för bearbetning av FR4 som också för sensibla HF-material
      övertygar med hög prestanda.

    • Information
      Snabb bearbetning, brett utbud av material, säkert process resultat i laboratoriet!

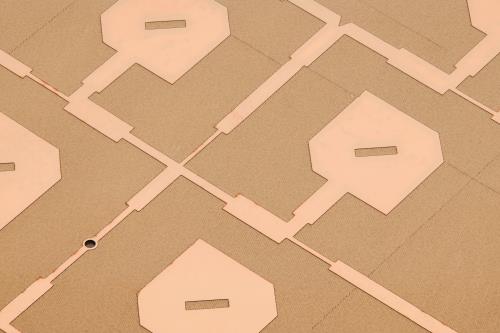

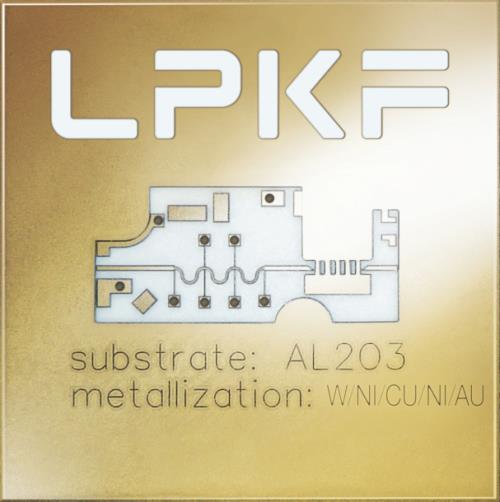

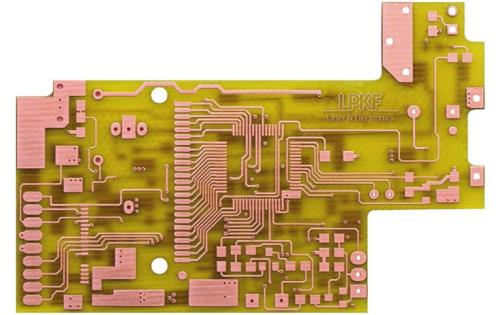

      LPKF ProtoLaser ST möjliggör effektiv prototyping av komplexa digitala och analoga kretsar, HF och microvågsmönsterkort. Lasersystemet uppnår exakta geometrier på nästan vilket material som helst och är idealiskt för att strukturera enkel- och dubbelsidiga mönsterkort, antenner, filter och en mängd användningsområden där det är av stor vikt att skapa exakt raka kanter.

    • Multilayer-produktion
      Med ytterligare utrustning är LPKF ProtoLaser ST även lämplig för produktion av multilayer-komponenter. Genom vakuumbordet kan även flexibla material och folier placeras fritt och fixeras exakt.

    • Easy-to-use tack vare kraftfull mjukvara
      Den senaste generationen av den kraftfulla CAM- och maskinmjukvaran CircuitPro är databehandling och systemstyrning i ett. CircuitPro är optimalt inställd för vidare behandlingen av substrater framställda av en LPKF ProtoMat. Tillsammans med det integrerade kamerasystemet möjliggör programvaran exakt positionering av förborrade och utskurna laminat.

    • Kompakt och sparsam
      Tabletop-Lasersystem behöver endast ett eluttag och instrumenttryckluft. Under drift motsvarar LPKF ProtoLaser ST, som har en granitbas, laserklass 1. Därför behövs inga ytterligare skyddsåtgärder.



  • Tekniska data


    • Max. materialstorlek och layoutområde: X229 x Y305 x Z7 mm
    • Struktureringshastighet: 8,5 kcm/min på FR4 18  µm Cu
    • Diameter fokusserad laserstråle: 22 µm
    • Minsta ledarbanbredd/avstånd: 100 µm / 50 µm, på FR4 18 µm
    • Noggrannhet: 10 µm
    • Repeternoggrannhet: 10 µm
    • Lasereffekt: 0-15 W
    • Laser-pulsfrekvens: 25 kHz - 400 kHz
    • X/Y-drift, Z-drift: 3-fas stegmotorer
    • Mått: B725 x H665 x 840 mm
    • Vikt: 115 kg
    • Nätanslutning: 110 V - 240 V, 50-60 Hz, 500 W
    • Nödvändig tryckluft: min. 6 bar, min. 20 l/min
    • Nödvändiga tillbehör: laserutsug, kompressor, PC

  • Prisinfo

    Artikelnr: Produktdata: Pris (SEK):
    933100 90128
    Lev.artnr:
    10090128
    LPKF ProtoLaser ST Pris på förfrågan
  • Dokument

    LPKF-katalog (eng) LPKF-katalog (eng)
    Produktblad (eng) Produktblad (eng)
    Teknisk guide (eng) Teknisk guide (eng)
