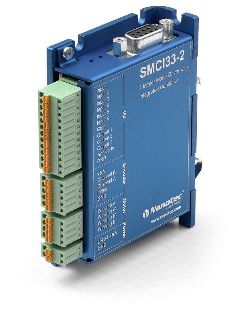

• SMC33 är ett prisvärt och kompakt microsteg-effektslutsteg samt en flexibel och enkel closed-loop positioneringsstyrning som finns förenat i ett ytterst kompakt rack (90x54x22mm).

  Den inställbara microsteg-driften från 200 upp till 25 600 steg/varv möjliggör ett tyst, jämt förlopp, minskar systemresonansen och höjer samtidigt upplösningsförmågan och utbytesmöjligheten till 3 fas och 5 fas motorer. Vid en fasström på 3 A fas och en spänning på 12 - 48 V kan varvtal på över 3000 varv/min uppnås.

  Med tillhörande programmeringsmjukvara kan användaren snabbt och enkelt, även utan programmeringskännedom, programmera komplexa körprofiler (parametrar som strömvärde och stegupplösning samt sträckor, hastigheter, ramper, paus och lopar, sammanlagt 16 rader) som därefter kan överföras via RS485 eller USB till SMCI33.  Anläggningen kan köras i antingen automatik-drift via PC eller i Stand-alone-drift och startas via en extern signal. Alternativt kan naturligtvis alla kommando utföras via en väl dokumenterad ASCII-kod, vilket ger möjlighet till fleraxelanvändning via en liten PLC.


• Viktig
  För att installera RS485 - versionen i nätverket, vänligen läs instruktionerna i manualen.
  Om ni önskar använda SMCI33-1 (USB version) med en notebook måste ni först se till så att er notebook är avstängd innan ni sätter i SMCI33. Ni kan annars förstöra controllern!


Tekniska data

• Drivspänning: DC 24 V upp till 48 V (option DC 12 till 48 V)
• Fasström: märkström 2A, inställbar till max. 3,0 A /fas
• Kommunikation: via RS485/USB
• Driftsmodus: position, varvtal, flagposition, takt-riktning, analog, joystick
• Stegupplösning: 1/1, 1/2, 1/4, 1/5, 1/8, 1/10, 1/32, Adaptiv (1/128)
• Stegfrekvens: 0-50 kHz vid takt-/riktningsmodus, 0-25 kHz i alla andra modus
• Ingångar: 6 optokopplaringångar (5 -24 V)
• Utgångar: 3 transistorutgångar (open collector)
• Posistionsövervakning: automatisk felkorrigering till 0,9°
• Strömsänkning: inställbar 0-100%
• Temperaturområde: 0 till +40° C
• Skyddsbrytare: överspänning, underspänning och kylkroppstemperatur >80°C
• Vikt: 130 g
• RoHS
