• Beskrivning
• En instegsmodell med LPKF kvalitet på mönsterkortsfräs
• Mycket enkel användning
• Tillverka egna mönsterkort in-house
• Spindelmotor med upp till 40 000 varv/min
• Maximal körhastighet är 100 mm per sekund
• Med kraftfull CAM-programvara
• Enkel- och dubbelsidiga kretskort
• Fräs strukturer i kopparbeskiktade mönsterkort
• Borra hål för genomplätering
• Idealisk modell för skola/utbildning och för forskning
• Läs mer om ProtoMat E44

  Designa mönsterkortet - fräs ut mönsterkortet - montera sedan önskade komponenter och du har ett färdigt kretskort

  Exakt, säkert och mycket prisvärd

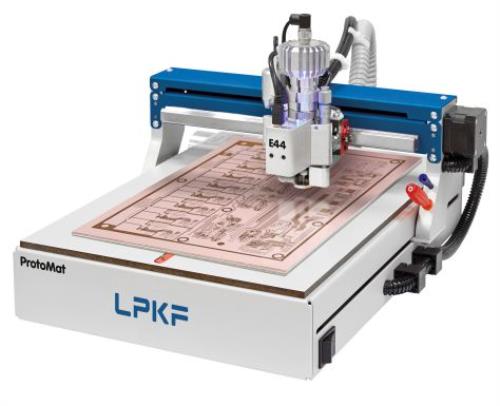

  LPKF ProtoMat E44 är en kostnadseffektiv ingång till en värld av professionell in-house Rapid PCB Prototyping. Huvudområdet är fräsning av strukturer i kopparbeskiktade mönsterkort, borrning av hål för genomplätering eller fräsning av enkla mönsterkort med större effekt. För den manuella verktygsväxlingen har båda systemen en spännhylsa med höjdinställning per micrometerskruv. Med en upplösning på mindre än 1 µm, en repeternoggrannhet på ± 5 µm och en precision i passhålssystemet på ± 20 µm blir kraven för enkel- eller dubbelsidiga mönsterkort mer än rätt.


• Registersystem och kamera
  Parallellt med en förhöjd positioneringsnoggrannhet vid dubbelsidiga mönsterkort får ProtoMat E44 hjälp av kameran genom dess mätfunkion till en enkel inställning av fräskanalerna. Efter mätprocessen styr maskinmjukvaran användaren till en optimal inställning.

  För bearbetning av dubbelsidiga mönsterkort är registersystemet oumbärligt: det bearbetade mönsterkortet hålls på en säker position även efter vändning för strukturering av den andra sidan. Vid E44 hjälper kameran till vid positionering: den känner av Fiducials eller geometriska strukturer och riktar struktureringen därefter.


• Mjukvarupaket
  Den medföljande CAM-mjukvaran LPKF CircuitPro underlättar lösningen av produktionskraven. Mjukvaran erbjuder omfattande tillgång till alla processparametrar. Ett omfattande parameterbibliotek för många vanliga material stödjer användaren vid sina egna projekt.

  Importera er elektronikdesign i systemets mjukvara och kör sedan ut mönsterkortet direkt. LPKF ProtoMat E44 hjälper er att få fram både enkelsidiga och dubbelsidiga mönsterkort.
