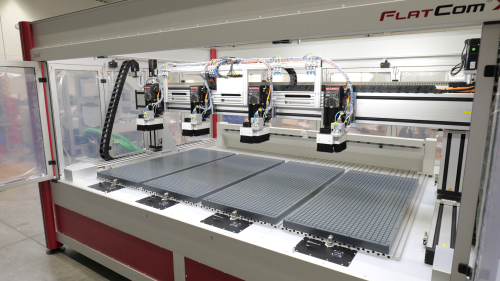

CNC-maskin FLATCOM serie XL med servomotordrift

Valet av den optimala CNC-maskinen är beroende av fastspänningsytan, materialet som skall bearbetas samt strategi och svårighetsgrad på bearbetningen. Läs mer »
Skicka offertförfrågan

  • Mer info


    • Valet av den optimala CNC-maskinen är beroende av fastspänningsytan, materialet som skall bearbetas samt strategi och svårighetsgrad på bearbetningen. I grunden lämpar sig samtliga maskiner för bearbetning av lättmetaller, mässning, plast och trä. Omfångsrikt tillbehör för våra CNC-maskiner på förfrågan.

       Vid FLATCOM är maskinbordet stillastående och portalen i Y-riktning rör sig.

    • Egenskaper
      - Portalpassage: 230 mm, option 430 mm (för höga arbetsstycke)
      - Glappfritt inställbar stål-kulmutterdrift med stål-lineärdrift
      - Underhållsfria servomotorer
      - Spindelmotorer iSA 500 / 750 / 1500 / 1500L, 900, 1500W, 1500WL, 2200, 3600
      - Speciellt lämpad för stora bearbetningar (aluminium, blandmetall, keramik mm.)
      - Leverans med eller utan skyddshuv
      - Bäst avsedd för flerskiktsdrift
      - Svängbar manöverpanel iOP-19-CPU
      - Controller-PC iP25 inkl. PCI-kort Win 7/64 bit
      - Nätverksanslutning

    • Användningsområde
      För bearbetning av:
      - Aluminium / lättmetall
      - Fräsbar plast
      - Blandmetall (mässing, brons osv.)
      - Keramik
      - Plast
      - Trä

    • Option
      -
      PC-manöverpanel med fria PCI-platser (för användning av extern PCI-hårdvara)
      - Ljusridå
      - Fräs- och graverspindel
      - Frekvensomriktare
      - Automatisk verktygsväxlare SK11 / SK20
      - Kyl- / sprayenhet eller CoolMin-kylsystem
      - Vakuumbord
      - Utsugningsenhet
      - 4-de axel t.ex. montage av RDH-serien
      - Version utan huv
      - Max. 6 interpolerade axlar + 6 handlingaxlar





  • Tekniska data


    • FLATCOM 102/72
    • Slag: X1020 x Y720 mm (utan monterade komponenter på axeln)
    • Slag: Z210 mm respektive Z410 mm
    • Fastspänningsyta: B1125 x D1300 mm
    • Passage: 230 mm respektive 430 mm
    • Mått: B2084 x D1584 x H1890 mm
    • Matningshastighet X/Y/Z: ca. 250 mm/sek.
    • Repeternoggrannhet: +/- 0,02 mm
    • Drivmotorer: servomotorer 48 V
    • Drivelement X/Y/Z: kulmutterdrift, glappfritt inställbar
    • Controller: CAN-controller iMD med 3 driftregleringar, utbyggdbar till 12 axlar (max. 6 interpolerade och 6 handlingsaxlar) PC, I/O-modul, säkerhetskrets med stilleståndsövervakning, nätdel 48 V / 1000 W
    • Manöverpanel: Control panel iOP-19-CPU
    • Vikt: ca. 550 kg
    • Mjukvara: Windows, WinRemote (option ProNC, isy 2,8)
    • Nätanslutning: 400 V, 16 A

    • FLATCOM 102/112
    • Slag: X1020 x Y1120 mm (utan monterade komponenter på axeln)
    • Slag: Z210 mm respektive Z410 mm
    • Fastspänningsyta: B1125 x D1700 mm
    • Passage: 230 mm respektive 430 mm
    • Mått: B2084 x D1984 x H1890 mm
    • Matningshastighet X/Y/Z: ca. 250 mm/sek.
    • Repeternoggrannhet: +/- 0,02 mm
    • Drivmotorer: servomotorer 48 V
    • Drivelement X/Y/Z: kulmutterdrift, glappfritt inställbar
    • Controller: CAN-controller iMD med 3 driftregleringar, utbyggdbar till 12 axlar (max. 6 interpolerade och 6 handlingsaxlar) PC, I/O-modul, säkerhetskrets med stilleståndsövervakning, nätdel 48 V / 1000 W
    • Manöverpanel: Control panel iOP-19-CPU
    • Vikt: ca. 600 kg
    • Mjukvara: Windows, WinRemote (option ProNC, isy 2,8)
    • Nätanslutning: 400 V, 16 A

    • FLATCOM 142/112
    • Slag: X1420 x Y1120 mm (utan monterade komponenter på axeln)
    • Slag: Z210 mm respektive Z410 mm
    • Fastspänningsyta: B1500 x D1700 mm
    • Passage: 230 mm respektive 430 mm
    • Mått: B2459 x D1984 x H1890 mm
    • Matningshastighet X/Y/Z: ca. 250 mm/sek.
    • Repeternoggrannhet: +/- 0,02 mm
    • Drivmotorer: servomotorer 48 V
    • Drivelement X/Y/Z: kulmutterdrift, glappfritt inställbar
    • Controller: CAN-controller iMD med 3 driftregleringar, utbyggdbar till 12 axlar (max. 6 interpolerade och 6 handlingsaxlar) PC, I/O-modul, säkerhetskrets med stilleståndsövervakning, nätdel 48 V / 1000 W
    • Manöverpanel: Control panel iOP-19-CPU
    • Vikt: ca. 700 kg
    • Mjukvara: Windows, WinRemote (option ProNC, isy 2,8)
    • Nätanslutning: 400 V, 16 A

    • FLATCOM 142/162
    • Slag: X1420 x Y1620 mm (utan monterade komponenter på axeln)
    • Slag: Z210 mm respektive Z410 mm
    • Fastspänningsyta: B1500 x D1700 mm
    • Passage: 230 mm respektive 430 mm
    • Mått: B2459 x D2484 x H1890 mm
    • Matningshastighet X/Y/Z: ca. 250 mm/sek.
    • Repeternoggrannhet: +/- 0,02 mm
    • Drivmotorer: servomotorer 48 V
    • Drivelement X/Y/Z: kulmutterdrift, glappfritt inställbar
    • Controller: CAN-controller iMD med 3 driftregleringar, utbyggdbar till 12 axlar (max. 6 interpolerade och 6 handlingsaxlar) PC, I/O-modul, säkerhetskrets med stilleståndsövervakning, nätdel 48 V / 1000 W
    • Manöverpanel: Control panel iOP-19-CPU
    • Vikt: ca. 800 kg
    • Mjukvara: Windows, WinRemote (option ProNC, isy 2,8)
    • Nätanslutning: 400 V, 16 A

    • FLATCOM 142/252
    • Slag: X1420 x Y2520 mm (utan monterade komponenter på axeln)
    • Slag: Z210 mm respektive 410 mm
    • Fastspänningsyta: B1500 x D3050 mm
    • Passage: 230 mm respektive 430 mm
    • Mått: B2459 x D3384 x H1890 mm
    • Matningshastighet X/Y/Z: ca. 250 mm/sek.
    • Repeternoggrannhet: +/- 0,02 mm
    • Drivmotorer: servomotorer 48 V
    • Drivelement X/Y/Z: kulmutterdrift, glappfritt inställbar
    • Controller: CAN-controller iMD med 3 driftregleringar, utbyggdbar till 12 axlar (max. 6 interpolerade och 6 handlingsaxlar) PC, I/O-modul, säkerhetskrets med stilleståndsövervakning, nätdel 48 V / 1000 W
    • Manöverpanel: Control panel iOP-19-CPU
    • Vikt: ca. 1000 kg
    • Mjukvara: Windows, WinRemote (option ProNC, isy 2,8)
    • Nätanslutning: 400 V, 16 A

  • Varianter / Prisinfo

    Artikelnr: Produktdata: Pris (SEK):
    278040 232443 FLATCOM 102/72
    Slaglängder: X1020 x Y700 x Z210 mm
    Passage: 230 mm
    Arbetsbordsyta: B1125 x D1300 mm
    Maskinmått: B2084 x D1584 x H1890 mm
    Vikt: ca. 550 kg
    372 290,00
    278040 434443 FLATCOM 102/72
    Slaglängder: X1020 x Y700 mm x 410 mm
    Passage: 430 mm
    Arbetsbordsyta: B1125 x D1300 mm
    Maskinmått: B2084 x D1584 x H1890 mm
    Vikt: ca. 550 kg
    385 000,00
    278041 232443 FLATCOM 102/112
    Slaglängder: X1020 x Y1120 x 210 mm
    Passage: 230 mm
    Arbetsbordsyta: B1125 x D1700 mm
    Maskinmått: B2084 x D1984 x H1890 mm
    Vikt: ca. 600 kg
    407 000,00
    278041 434443 FLATCOM 102/112
    Slaglängder: X1020 x Y1120 x 410 mm
    Passage: 430 mm
    Arbetsbordsyta: B1125 x D1700 mm
    Maskinmått: B2084 x D1984 x H1890 mm
    Vikt: ca. 600 kg
    422 900,00
    278042 232443 FLATCOM 142/112
    Slaglängder: X1420 x Y1120 x 210mm
    Passage: 230 mm
    Arbetsbordsyta: B1500 x D1700 mm
    Maskinmått: B2459 x D1984 x H1890 mm
    Vikt: ca. 700 kg
    437 600,00
    278042 434443 FLATCOM 142/112
    Slaglängder: X1420 x Y1120 x 410mm
    Passage: 430 mm
    Arbetsbordsyta: B1500 x D1700 mm
    Maskinmått: B2459 x D1984 x H1890 mm
    Vikt: ca. 700 kg
    455 470,00
    278043 232443 FLATCOM 142/162
    Slaglängder: X1420 x Y1620 x 210 mm
    Passage: 230 mm
    Arbetsbordsyta: B1500 x D2200 mm
    Maskinmått: B2459 x D2484 x H1890 mm
    Vikt: ca. 800 kg
    466 765,00
    278043 434443 FLATCOM 142/162
    Slaglängder: X1420 x Y1620 x 410 mm
    Passage: 430 mm
    Arbetsbordsyta: B1500 x D2200 mm
    Maskinmått: B2459 x D2484 x H1890 mm
    Vikt: ca. 800 kg
    490 990,00
    278044 232443 FLATCOM 142/252
    Slaglängder: X1420 x Y2520 x Z210 mm
    Passage: 230 mm
    Arbetsbordsyta: B1500 x D3050 mm
    Maskinmått: B2459 x D3384 x H1890 mm
    Vikt: ca. 1000 kg
    497 900,00
    278044 434443 FLATCOM 142/252
    Slaglängder: X1420 x Y2520 x Z410 mm
    Passage: 430 mm
    Arbetsbordsyta: B1500 x D3050 mm
    Maskinmått: B2459 x D3384 x H1890 mm
    Vikt: ca. 1000 kg
    524 300,00
